📍 Program Name

DBC Converter

📑Table of Contents

• 📂 Introduction
• 🎭 Features
• 💻 Code Structure
• 🎢 Development
  • Prerequisites
• ⚙ How to use

📂Introduction

DBC Converter는 DBC (Database CAN) 파일을 C 코드로 변환하는 도구입니다. 이 도구는 차량 네트워크에서 사용되는 CAN (Controller Area Network) 메시지와 신호를 정의하는 DBC 파일을 파싱하여, 이를 C 코드로 변환하여 임베디드 시스템에서 사용할 수 있도록 합니다.

🎭Features

• DBC 파일 파싱

  DBC 파일을 읽고 파싱하여 CAN 메시지와 신호 정보를 추출합니다.

• C 코드 생성

  파싱된 정보를 기반으로 CAN 메시지와 신호를 처리하는 C 코드를 생성합니다.

• GUI 지원

  사용자가 쉽게 파일을 추가, 삭제 및 경로를 설정할 수 있는 그래픽 사용자 인터페이스(GUI)를 제공합니다.

• 채널 선택 및 설정

  다양한 CAN 채널을 선택하고 설정할 수 있는 기능을 제공합니다.

• 변환 상태 표시

  파일 변환 상태 및 진행률을 실시간으로 표시합니다.

• 파일 관리

  파일 변환 시 변환 시작 날짜와 시간별로 폴더가 생성되며, DBC 파일과 C 파일이 자동으로 생성되어 히스토리 관리가 용이합니다.

💻Code Structure

README.md
DBC_Converter
├── DBC_Converter.py
├── DBC_Converter_Data_Parsing.py
├── DBC_Converter_Common.py
├── DBC_Converter_TX.py
└── DBC_Converter_RX.py
icon
└── icon.png
├── add_file.png
├── add_folder.png
├── converter.png
├── delete_all.png
├── delete_description.png
└── delete_file.png

🎢Development

Prerequisites

• Python 3.6+: Python 설치가 필요합니다.
• PyQt5: GUI를 위한 PyQt5 라이브러리가 필요합니다.
• Git: 버전 관리를 위한 Git이 필요합니다.

⚙How to Use

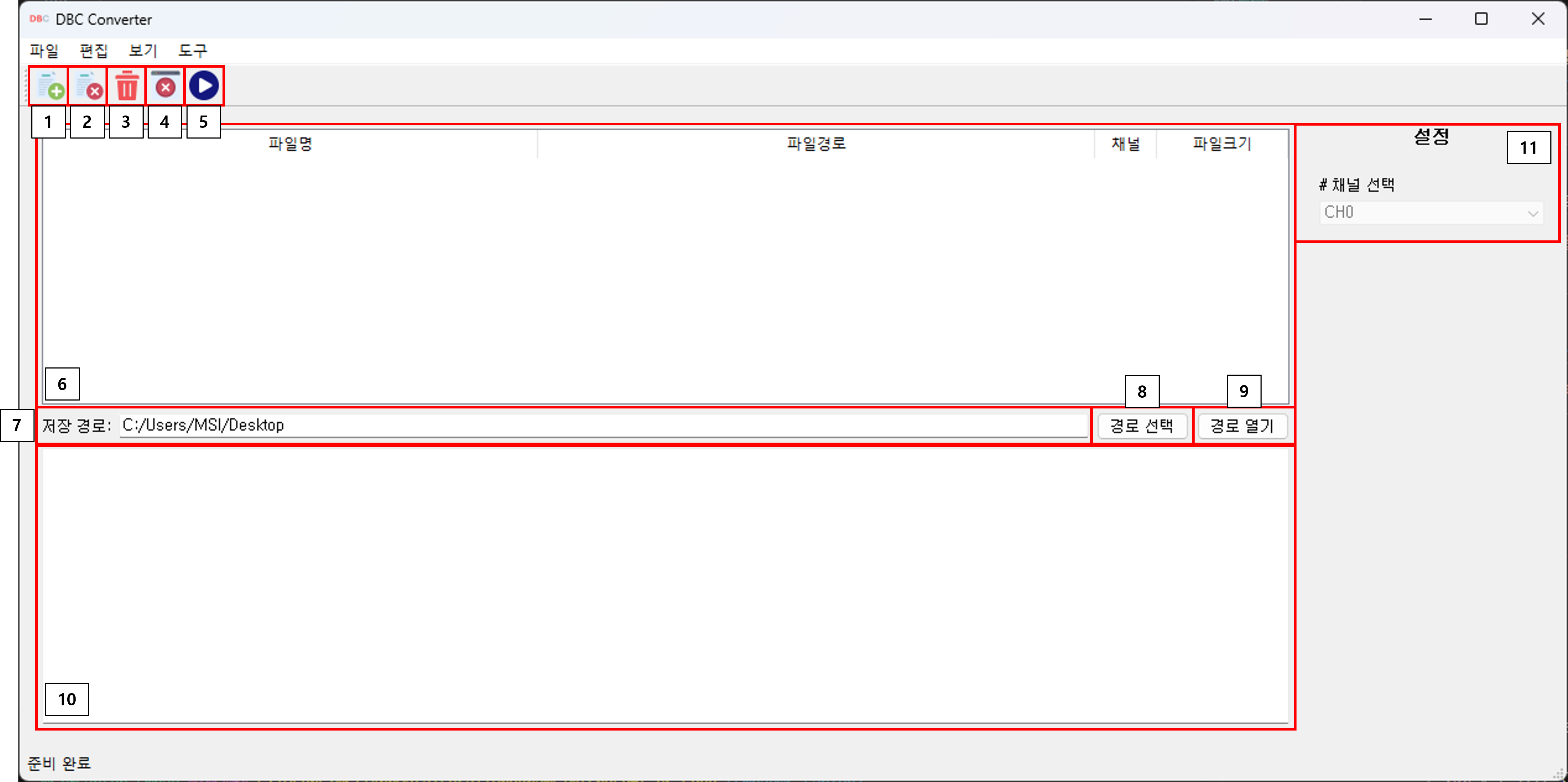

1. UI



   1. 파일 추가

   2. 파일 삭제

   3. 전체 파일 삭제

   4. 메시지 창 내용 삭제

   5. 변환 시작

   6. 파일 리스트 창

   7. 저장 경로

   8. 경로 선택

   9. 저장 경로 폴더 열기

   10. 메시지 창

   11. 채널 설정 창

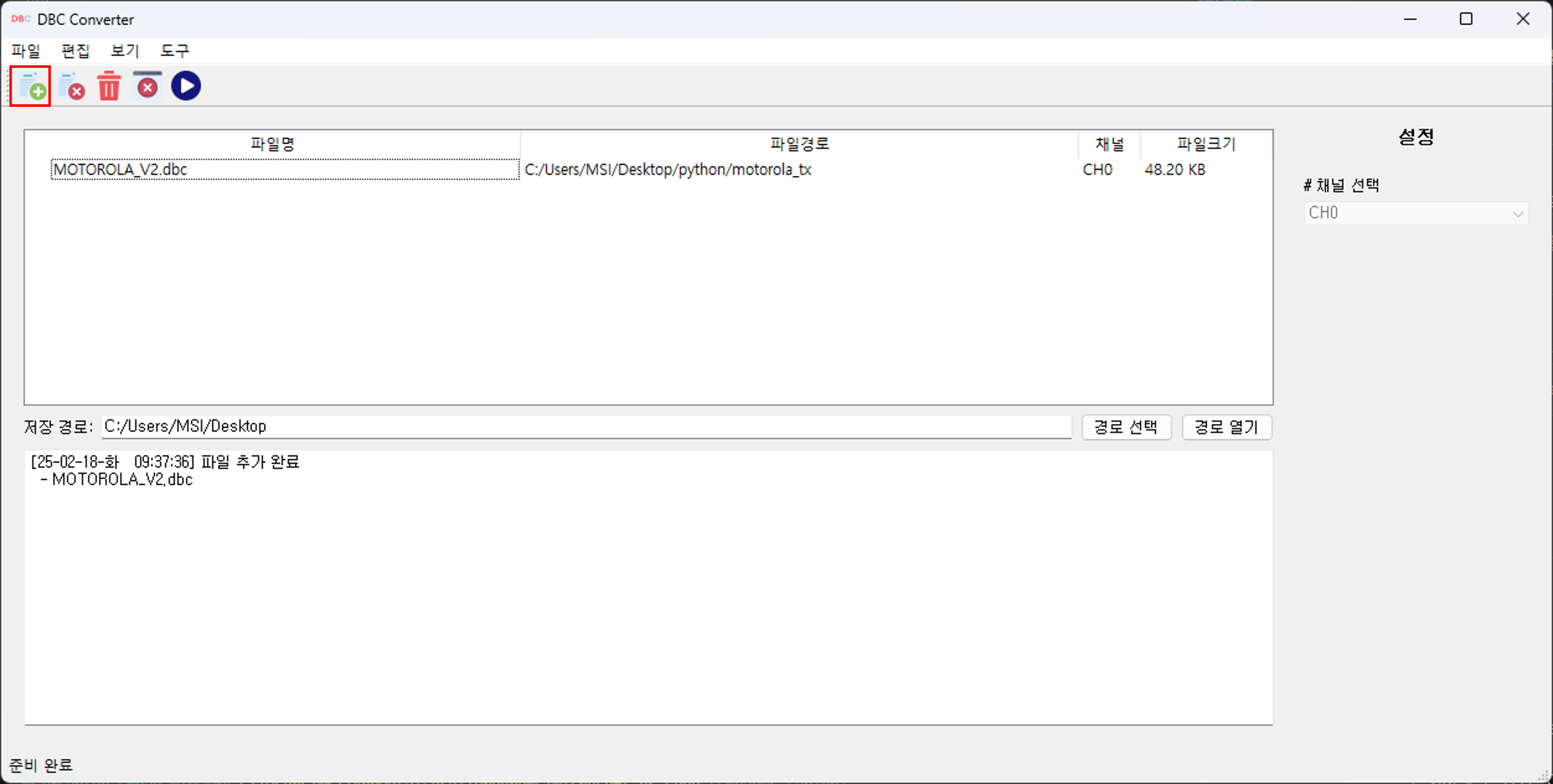

2. 파일 추가



   • GUI에서 파일 추가 버튼을 클릭하여 변환할 DBC 파일을 추가합니다.

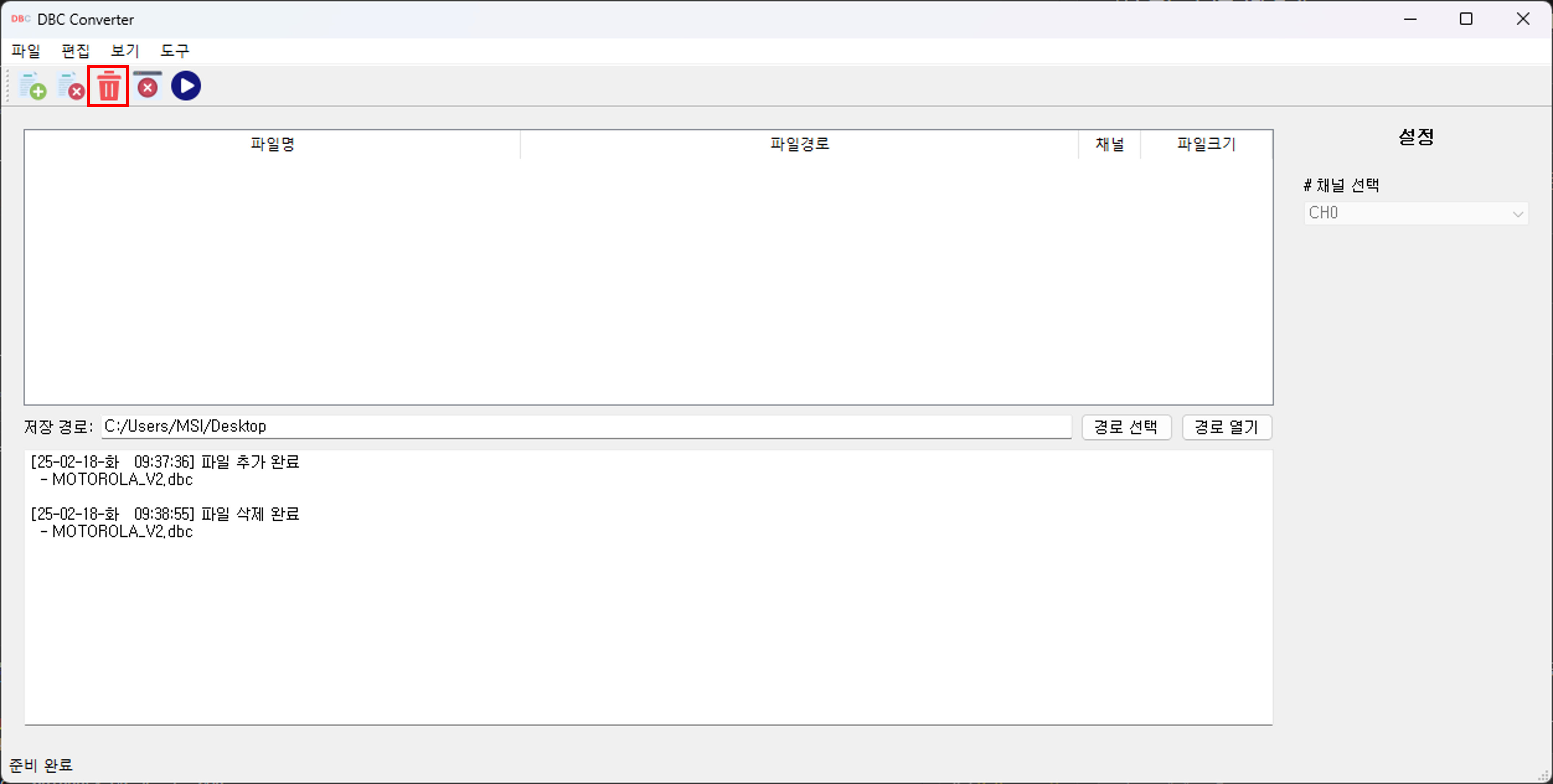

3. 파일 삭제



   • GUI에서 파일 삭제 버튼을 클릭하여 선택한 DBC 파일을 삭제합니다.

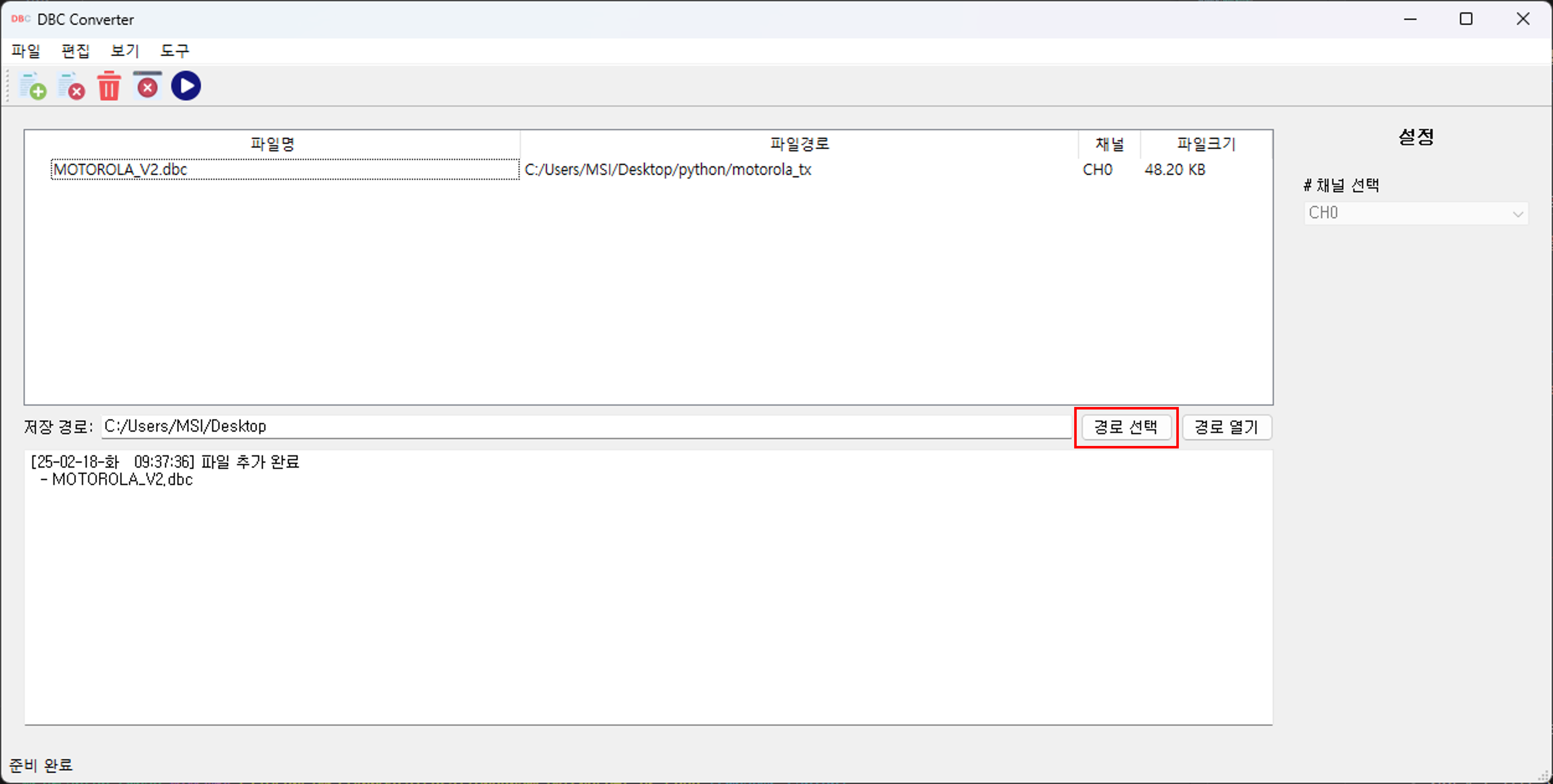

4. 저장 경로 설정



   • GUI에서 경로 설정 버튼을 클릭하여 변환된 C 파일을 저장할 경로를 설정합니다.

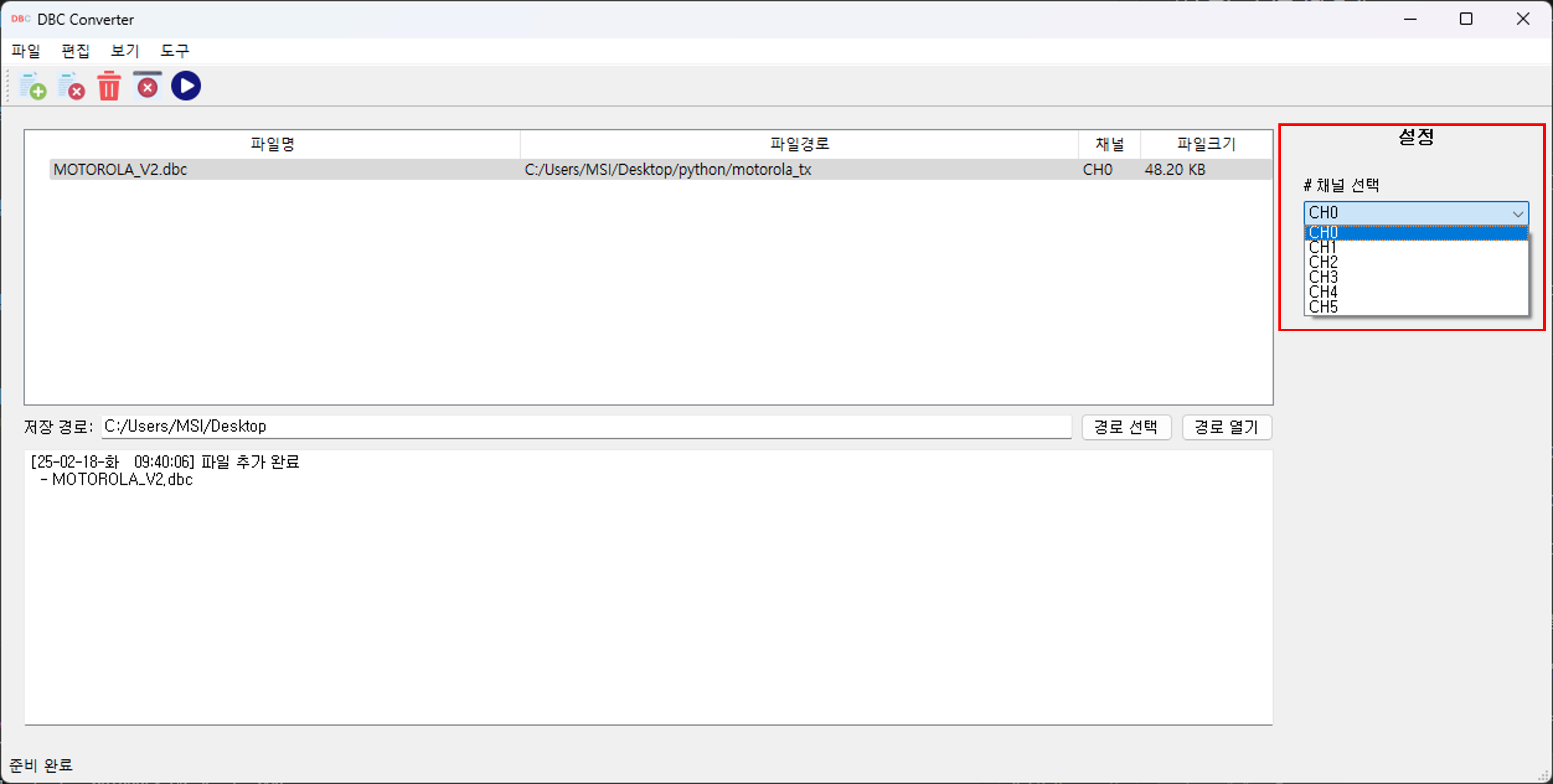

5. 채널 선택 및 설정



   • GUI에서 CAN 채널을 선택하고 설정할 수 있습니다.

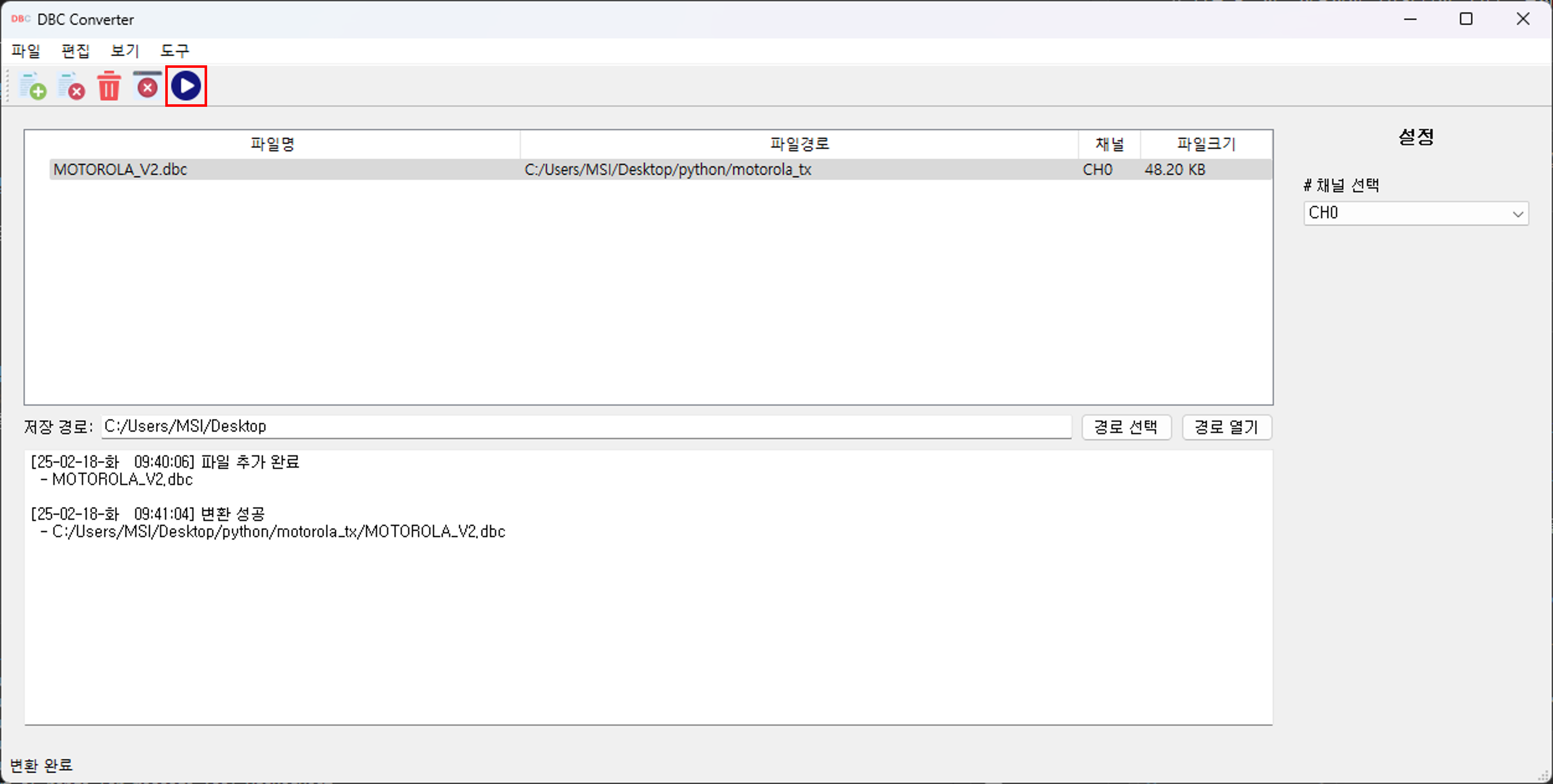

6. 변환 시작



   • GUI에서 변환 시작 버튼을 클릭하여 DBC 파일을 C 파일로 변환합니다.

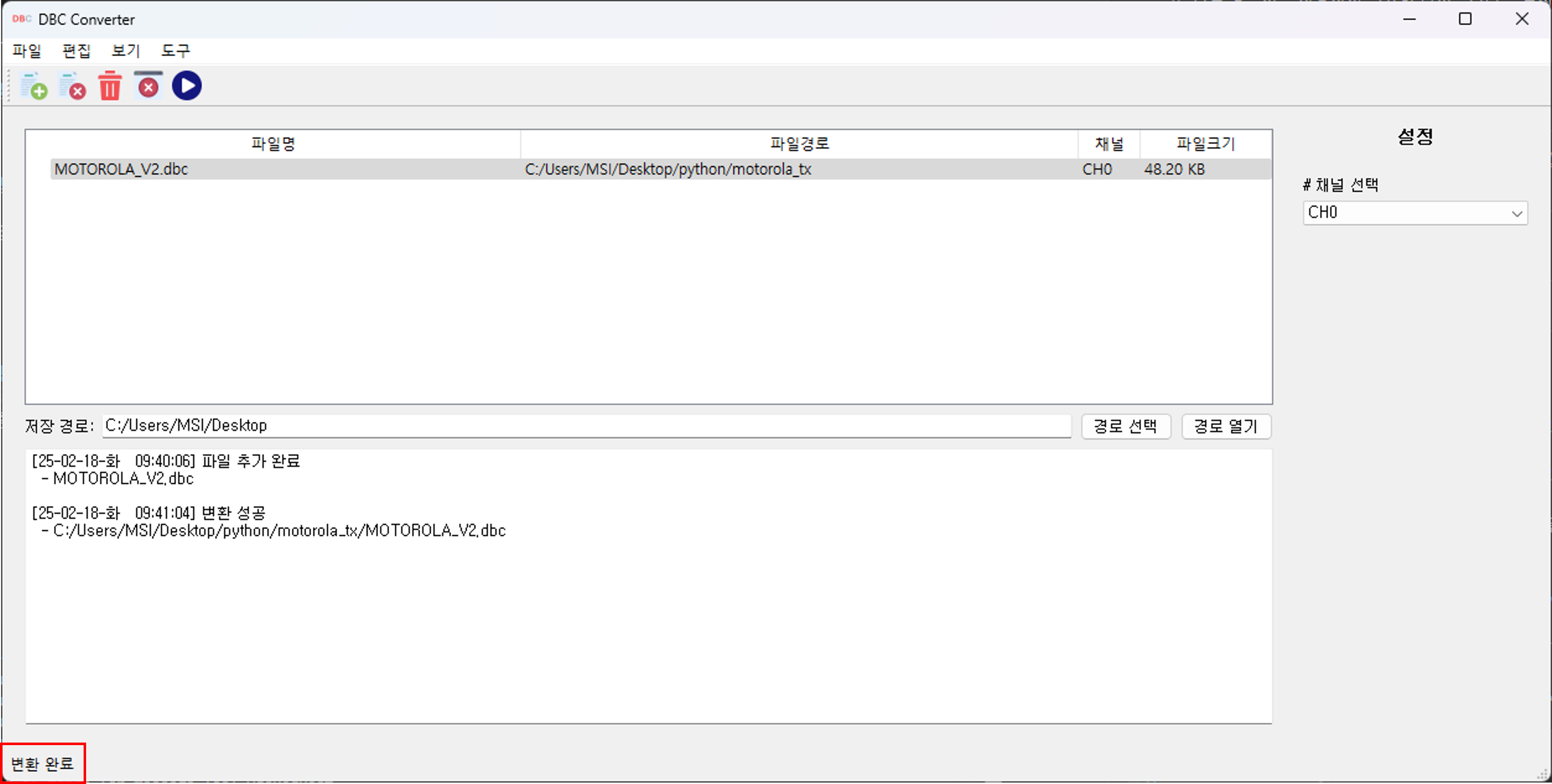

7. 변환 상태 확인



   • GUI에서 변환 상태 및 진행률을 실시간으로 확인할 수 있습니다.

8. 변환 결과

   • 경로

     저장 경로/DBC 변환/년-월-일-요일 시간:분:초

   • DBC 파일

     #DBC 폴더 내 DBC 파일이 복사되어 생성됩니다.

   • C 파일

     DBC 파일 명 폴더 내 Common, RX, TX 폴더로 구분되어 생성됩니다.
